Membrány

Řešení pro velmi náročné aplikace.

Dokumentace ke stažení
Vhodné pro použití
Velmi náročné instalace

V praxi se často setkáváme se systémy, které využívají jeden difuzor pro chlazení i vytápění. Tento přístup je vhodný pro většinu aplikací, nicméně i zde existují fyzikální omezení, která mohou výrazně ovlivnit účinnost řešení, zejména pokud je potřeba systémem vytápět i chladit.

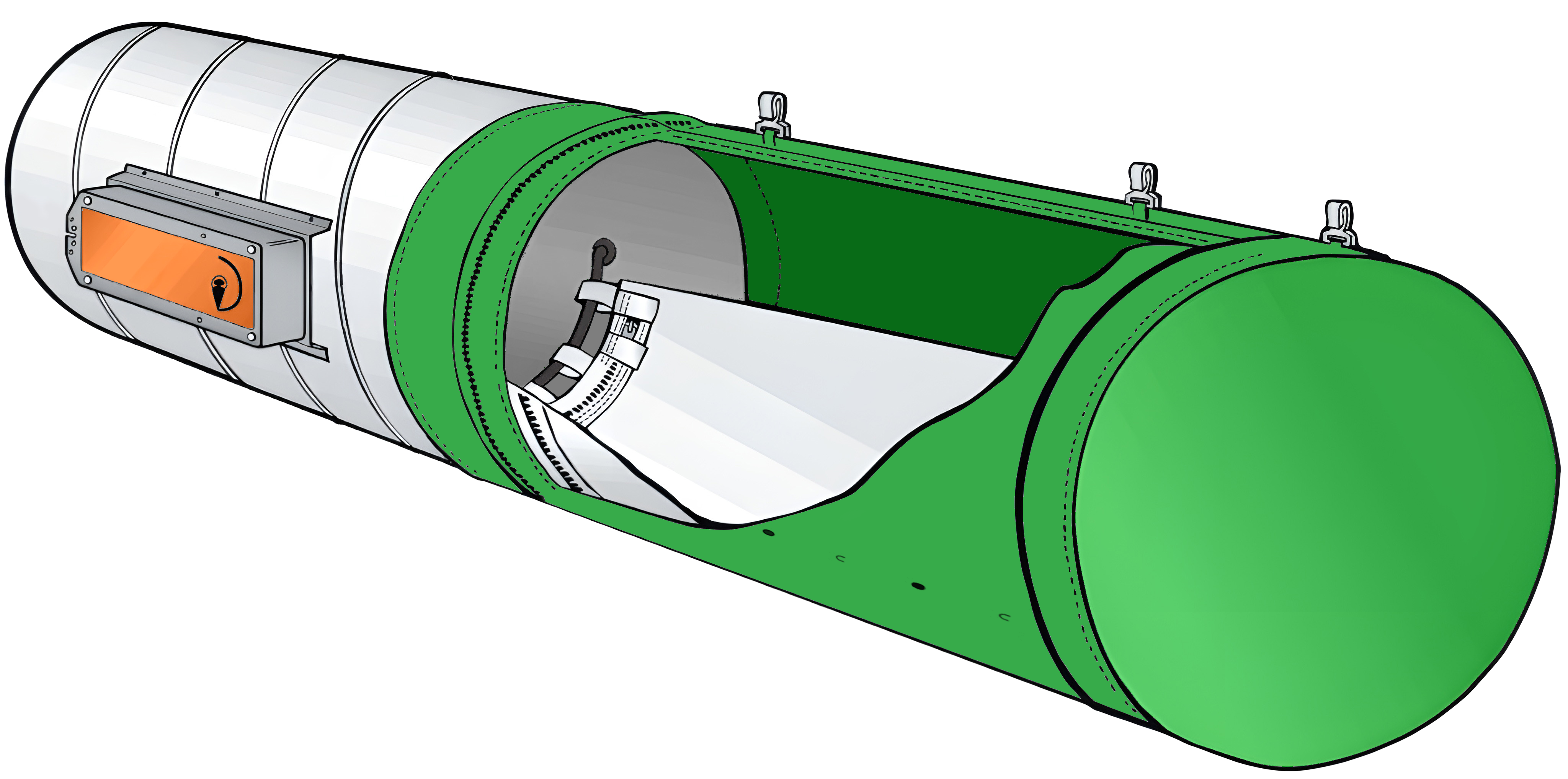

Princip systému s membránou

Hlavní problém zde spočívá v rozdílných fyzikálních vlastnostech studeného a teplého vzduchu. Studený vzduch má vyšší hustotu, a proto přirozeně klesá. Teplý vzduch díky své nižší hustotě stoupá. Membrána představuje efektivní řešení, kdy vyústka integruje systémy pro chlazení i vytápění. Každá polovina vyústky je určena buď pro chlazení, nebo vytápění a dělí je vzduchotěsná vrstva, která přepíná mezi těmito systémy podle aktuální potřeby.

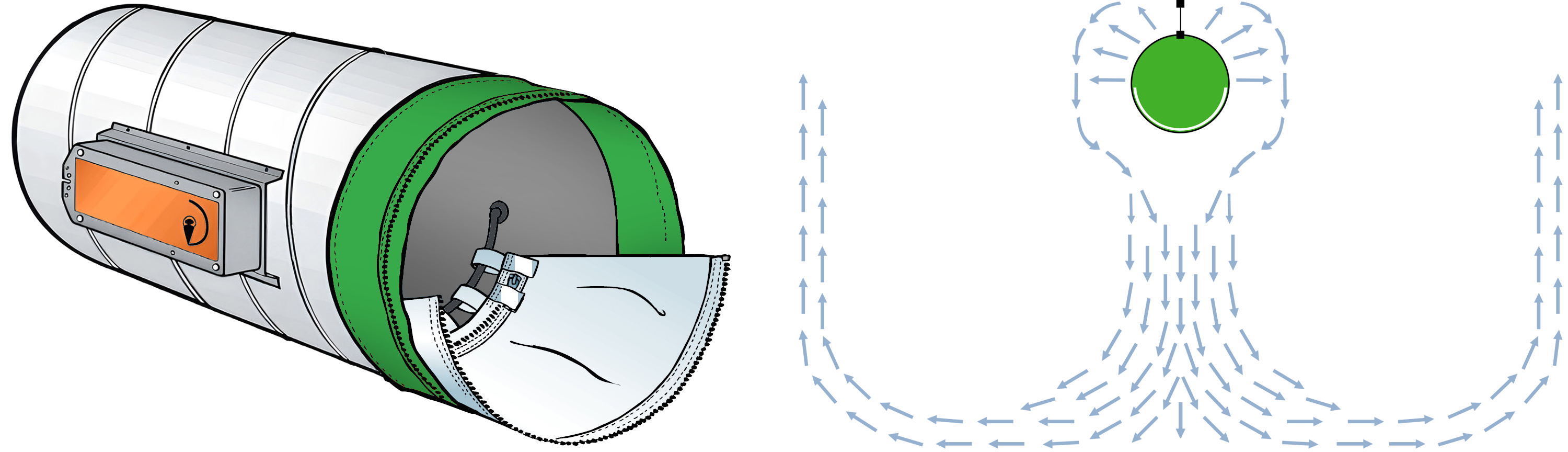

Režim chlazení

Studený vzduch je distribuován pouze skrze horní polovinu. Spodní část s perforací zůstává zakrytá membránou. Proudění využívá přirozeného klesání chladného vzduchu s vyšší hustotou.

Studený vzduch se tak postupně šíří do prostoru, kde přirozeně vytlačuje teplejší vzduch z dolní zóny místnosti.

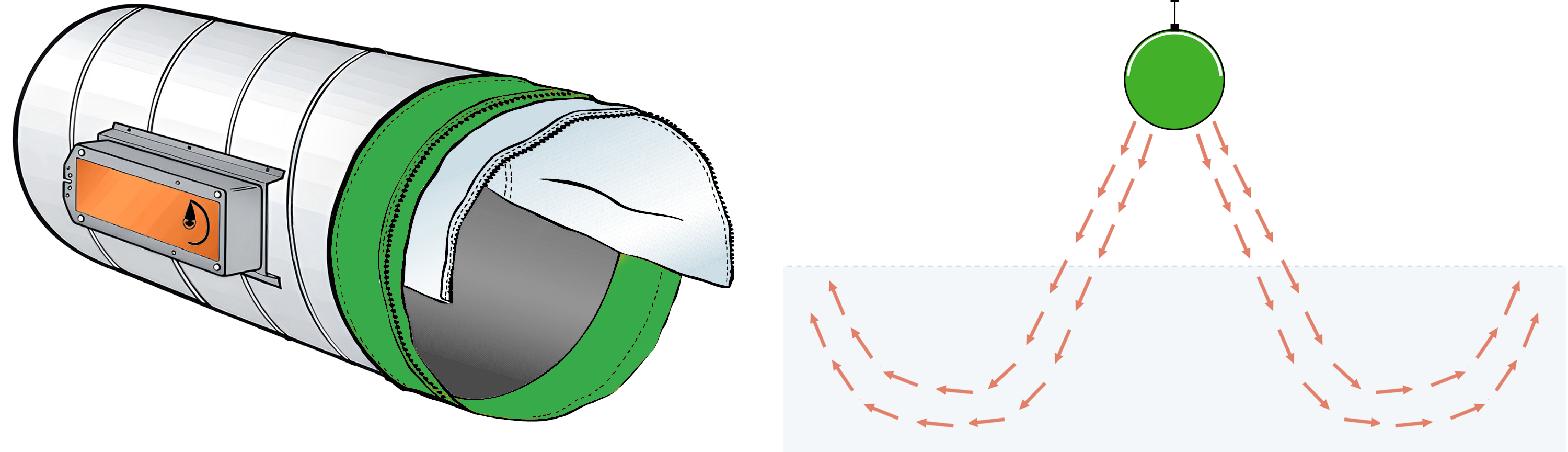

Režim topení

Teplý vzduch je dodáván pouze přes spodní perforovanou plochu vyústky, zatímco vrchní část je zakryta izolační membránou, která brání úniku vzduchu směrem vzhůru.

Díky perforaci opouští teplý vzduch vyústku ve vyšší rychlosti, což mu umožňuje proniknout do obývané zóny, aniž by okamžitě stoupal vzhůru.

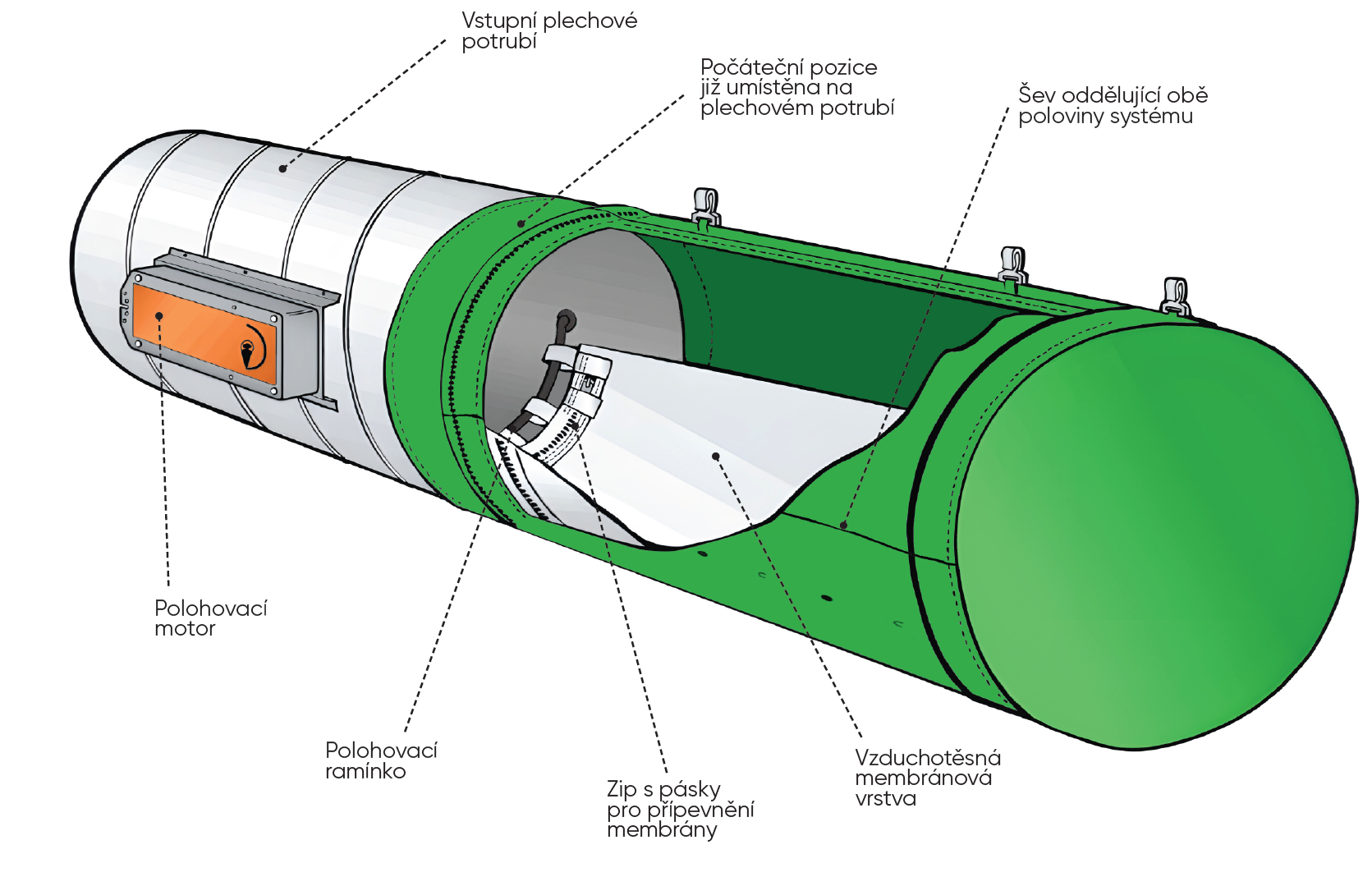

Montážní návod

Zásilka s membránovým systémem se skládá z textilní vyústky se všitou vzduchotěsnou vrstvou, krátkého vstupního kovového potrubí s motorem a montážního příslušenství k zavěšení vyústky.

Postup instalace:

  1.  Upevnění vstupního plechového potrubí s motorem k přívodu vzduchu.
    • Standardní umístění polohovacího motoru je na pravé straně ve směru proudění vzduchu.
    • Ukazatel motoru by v momentě, kdy membrána není připojena k napájení, měl ukazovat na polohu vytápění, tudíž směrem vzhůru.
  2. Textilní pásky na vzduchotěsné vrstvě se obtočí a zapnou pomocí zipu na polohovací ramínko uvnitř kovového potrubí.
  3. Vyústka se upne na počáteční pozici, která je již připevněna na kovovém potrubí.
    • Ujistěte se, že membrána je správně zarovnaná a šev oddělující poloviny určené pro topení a chlazení (to nejčastěji obsahuje perforaci) se nachází přesně vprostřed, tedy na 3 a 9 hodinách.
  4. Následující sekce vyústky i membrány připevněte vždy pomocí zipu tak, aby na sebe navazovaly.
