Instalace Textilních Vyústek

Montáž až o 70 % rychlejší než u plechových rozvodů.

Rychlejší instalace znamená kratší dobu na stavbě, méně lidí v akci a nižší náklady na montáž.

Díky lehké konstrukci navíc odpadá potřeba těžké techniky a složité manipulace. Výsledek? Hladký průběh realizace, čistší proces a spolehlivý systém.

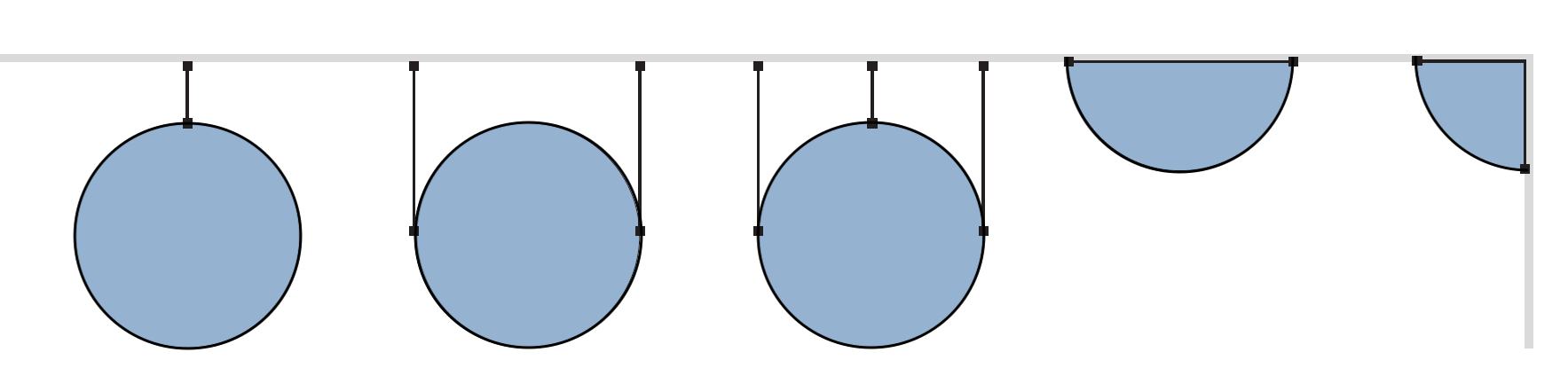

Možnosti zavěšení textilních vyústek

Textilní vyústky se dají vyrobit ve třech různých tvarech, aby se přizpůsobily každému prostoru i technickému řešení.

  • Kruhové provedení lze instalovat různými způsoby: jednou, dvěma nebo třemi řadami svěšeně ze stropu, případně přímo v jedné řadě ke stropu.

  • Půlkruhové vyústky se umísťují přímo ke stropu nebo ke zdi.

  • Čtvrtkruhové provedení je ideální do rohů stěn a stropů.

Díky této variabilitě lze najít řešení pro otevřené haly, kanceláře i prostory s omezenými možnostmi instalace.

3 varianty montážního příslušenství

Nabízíme tři varianty provedení, ze kterých snadno vyberete tu nejvhodnější pro každý projekt a místo instalace.

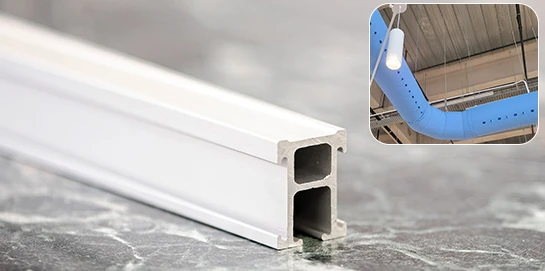

Závěsné hliníkové profily Flexrail

Hliníkové profily upevněné ke stropu pomocí závitových tyčí nebo lankových závěsů. Nejčastěji se používají pro kruhové vyústky, ale snadno je využijete i u půlkruhového provedení.

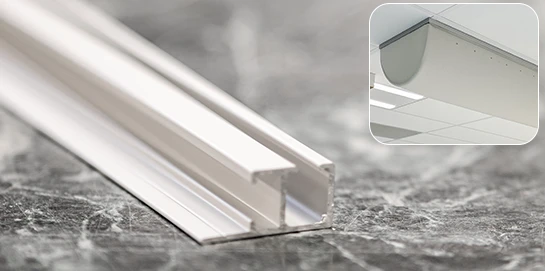

Hliníkové profily Wingrail

Profil připevněný přímo ke stropu nebo zdi. Je ideálním řešením pro půlkruhové a čtvrtkruhové vyústky, ale spolehlivě zvládne i kruhové, pokud je potřeba přímé stropní uchycení.

Lanko

Nejlehčí a zároveň nejčastěji používaný způsob instalace. Zavěšení na lanko představuje minimální zátěž pro konstrukci budovy a montáž probíhá rychle. Vyžaduje horizontální fixaci.

Jak propojit montážní příslušenství s vyústkou

Pro uchycení textilních vyústek nabízíme dvě spolehlivé a jednoduché možnosti. Každá z nich je navržená tak, aby instalace byla rychlá a vyústka držela pevně na svém místě i při dlouhodobém provozu.

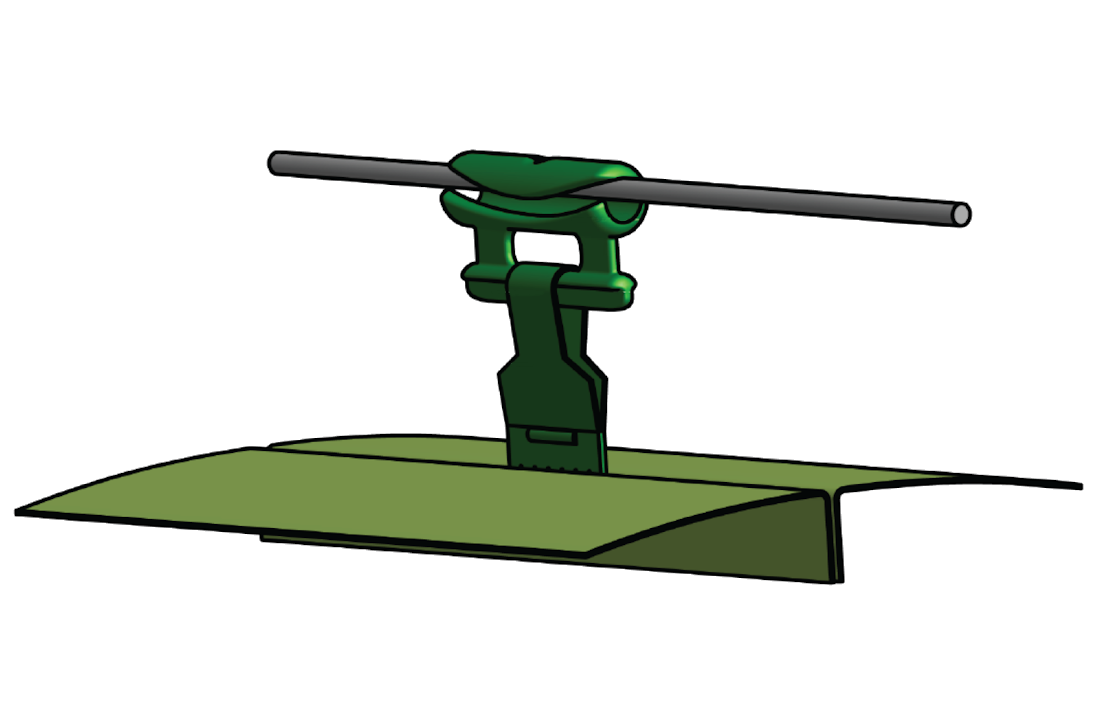

Easy Clips

Malé plastové úchyty všité přímo do textilní vyústky. Umožňují snadné nacvaknutí na lanko nebo zasunutí do hliníkové lišty. V obou případech se jedná o stabilní řešení, které se při manipulaci nepřetáčí a umožňuje plynulý posun při montáži.

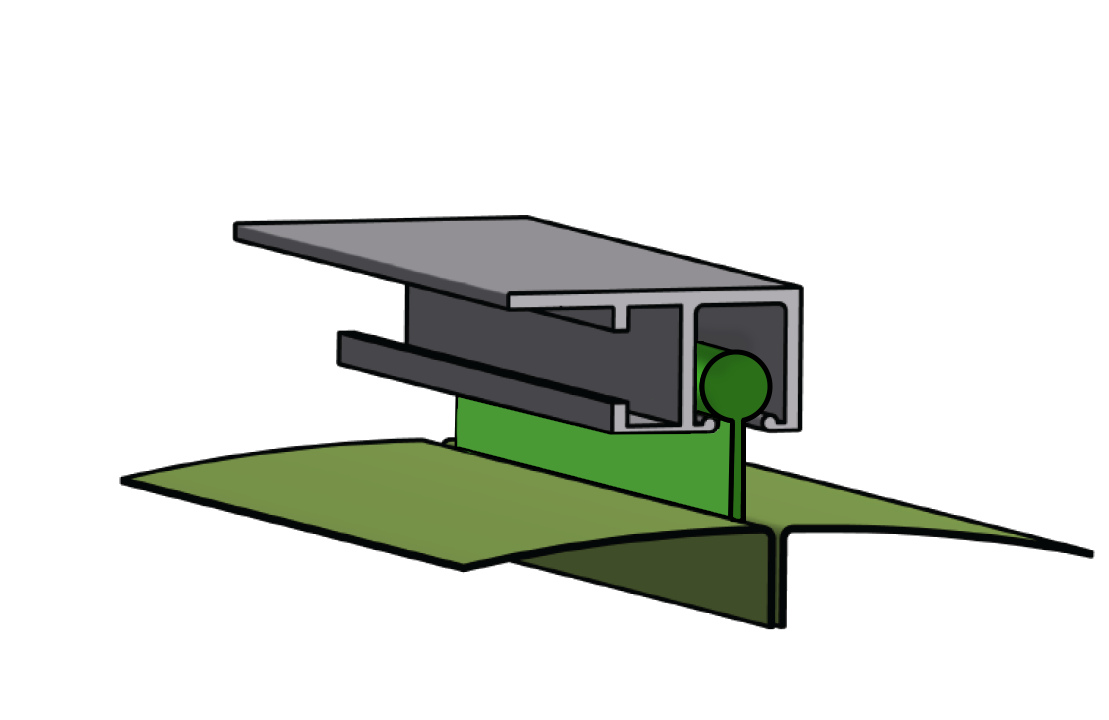

Fasttrack

Uchycení využívající recyklovanou přízi z tkalcovny, ze které vzniká speciální šňůra zatavená do proužku látky a následně všitá přímo do vyústky. Celý prvek se pak jednoduše zasune do hliníkové lišty.

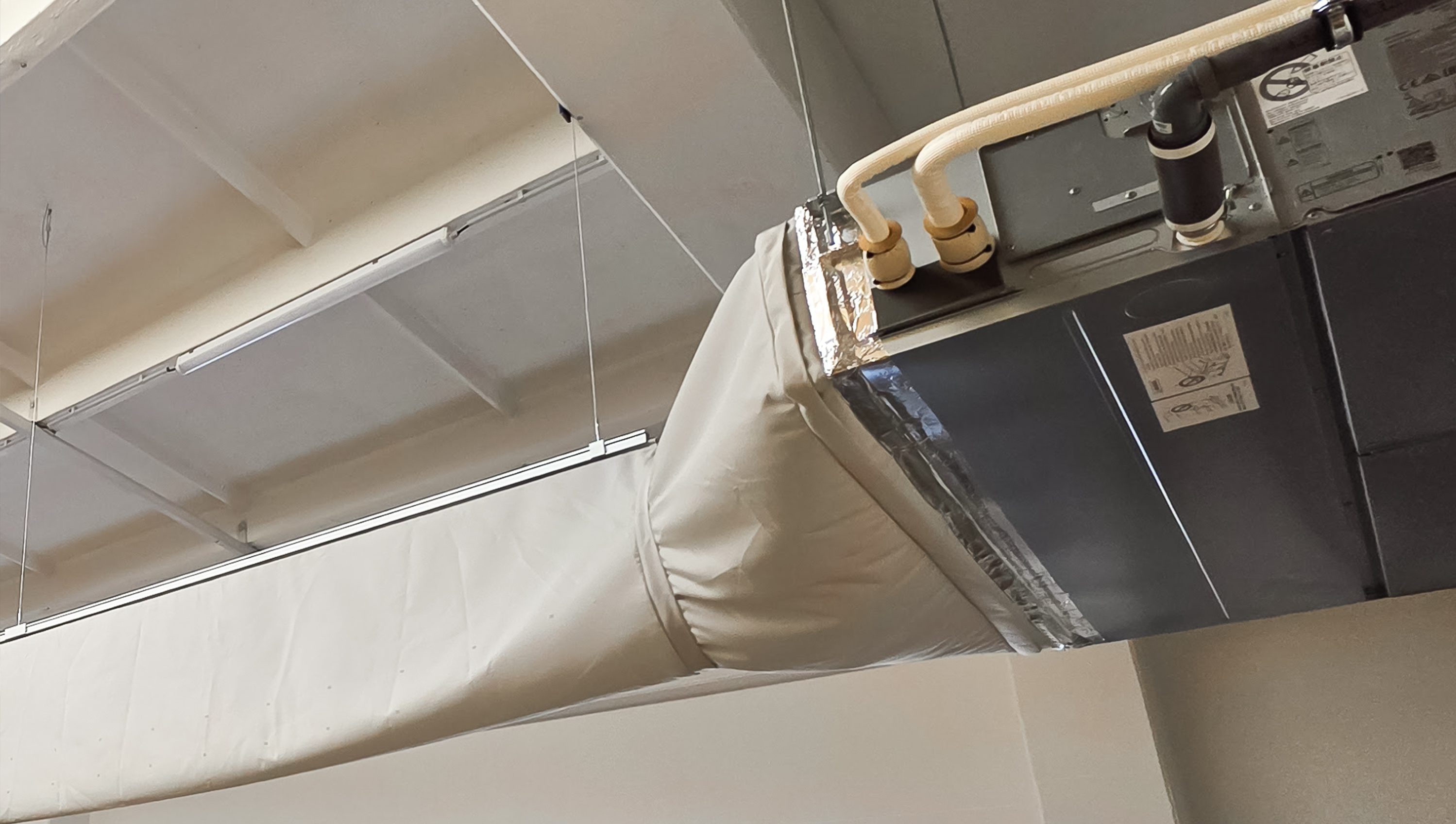

Počáteční napojení textilního systému

Napojení textilních vyústek na vzduchotechnické potrubí je řešeno tak, aby bylo rychlé, spolehlivé a estetické.Nemusíte nic vymýšlet na místě, v naší nabídce najdete totiž všechny prvky pro hladkou integraci ke kruhovému i hranatému přívodnímu systému či jednotce.

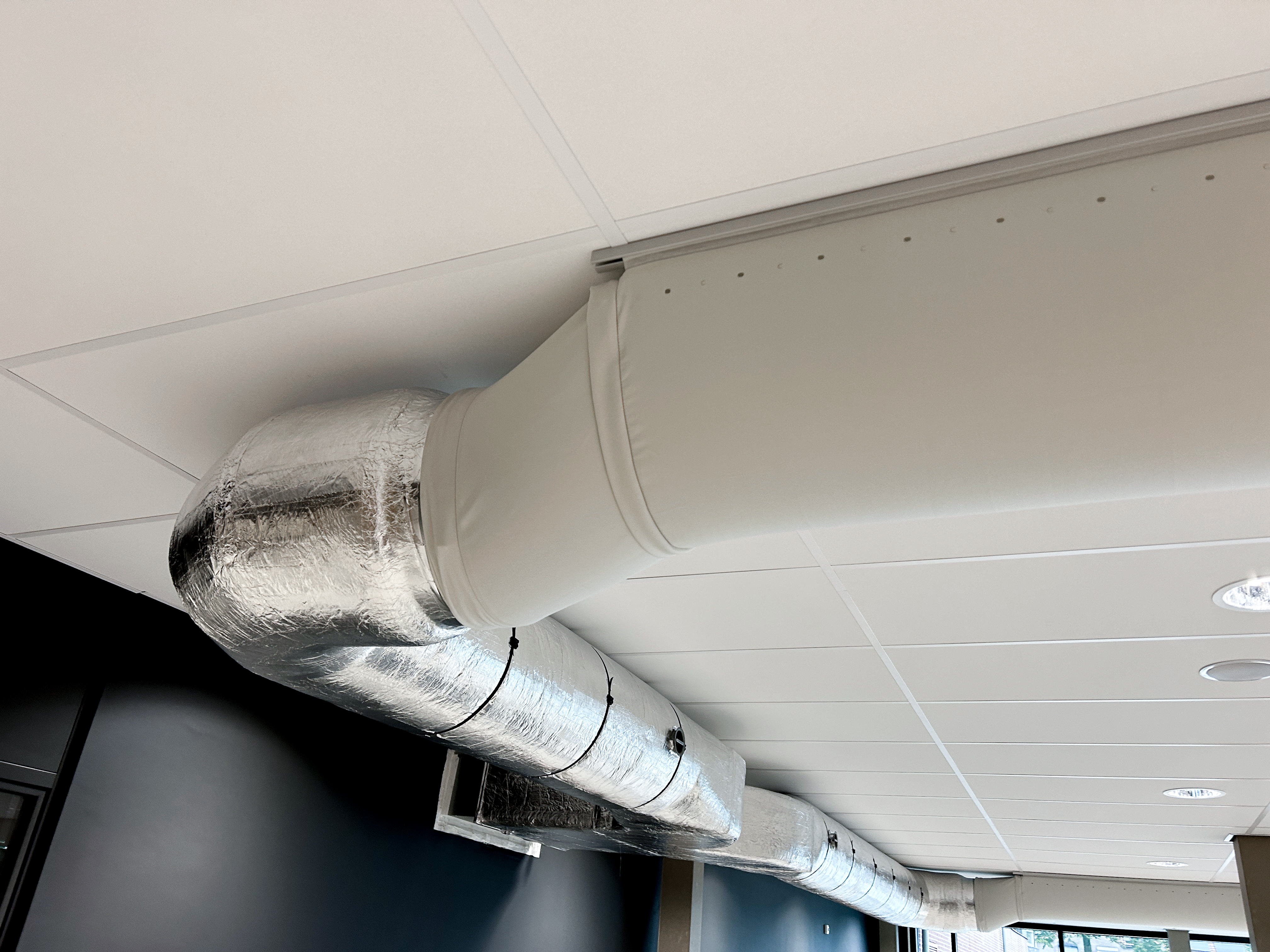

Kruhové potrubí

Kruhové potrubí

Pro kruhové rozvody slouží kovové motex pásky nebo textilní pásky. Ty se uchytí za šňůru všitou přímo do vyústky a zajistí pevné, ale zároveň snadno rozebíratelné spojení.

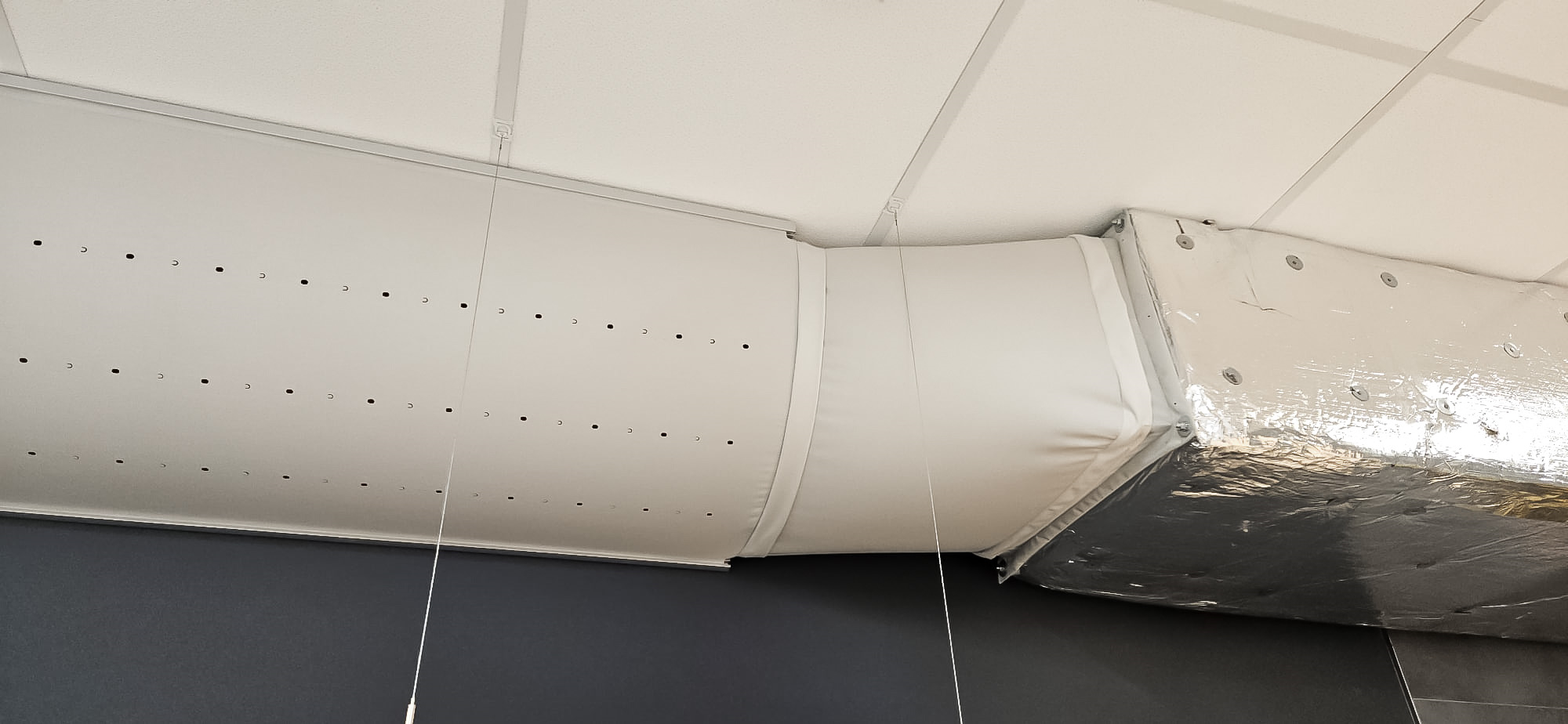

Hranaté potrubí

Hranaté potrubí

Pro čtyřhranné rozvody vzduchu nabízíme speciální montážní rámy ve třech variantách. Každý rám se snadno sestavuje z přiložených lišt a je vhodný jak pro potrubí s přírubou, tak bez ní.

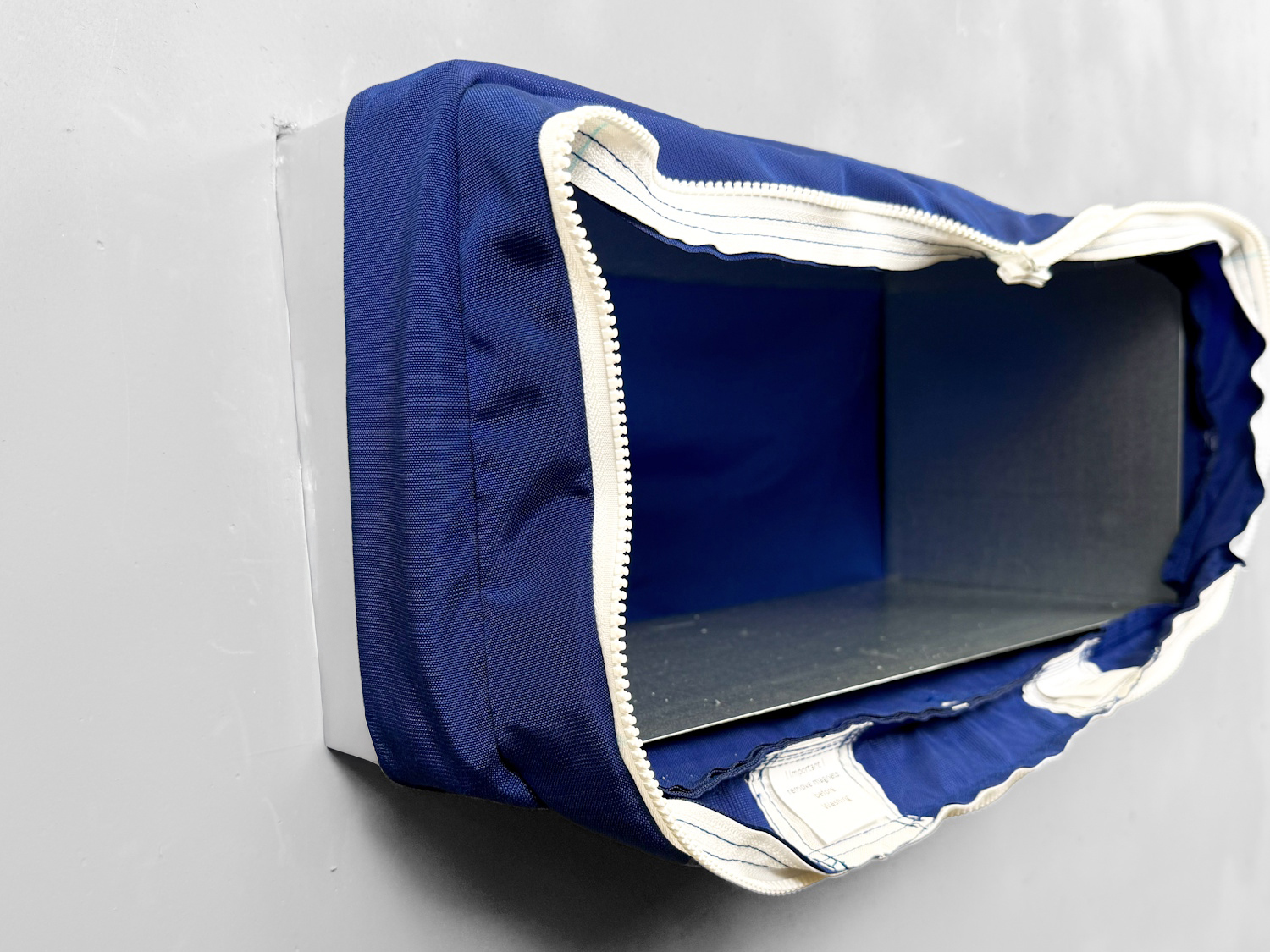

  • Hidden Frame: nejestetičtější řešení, montážní spoj je překrytý textilním proužkem

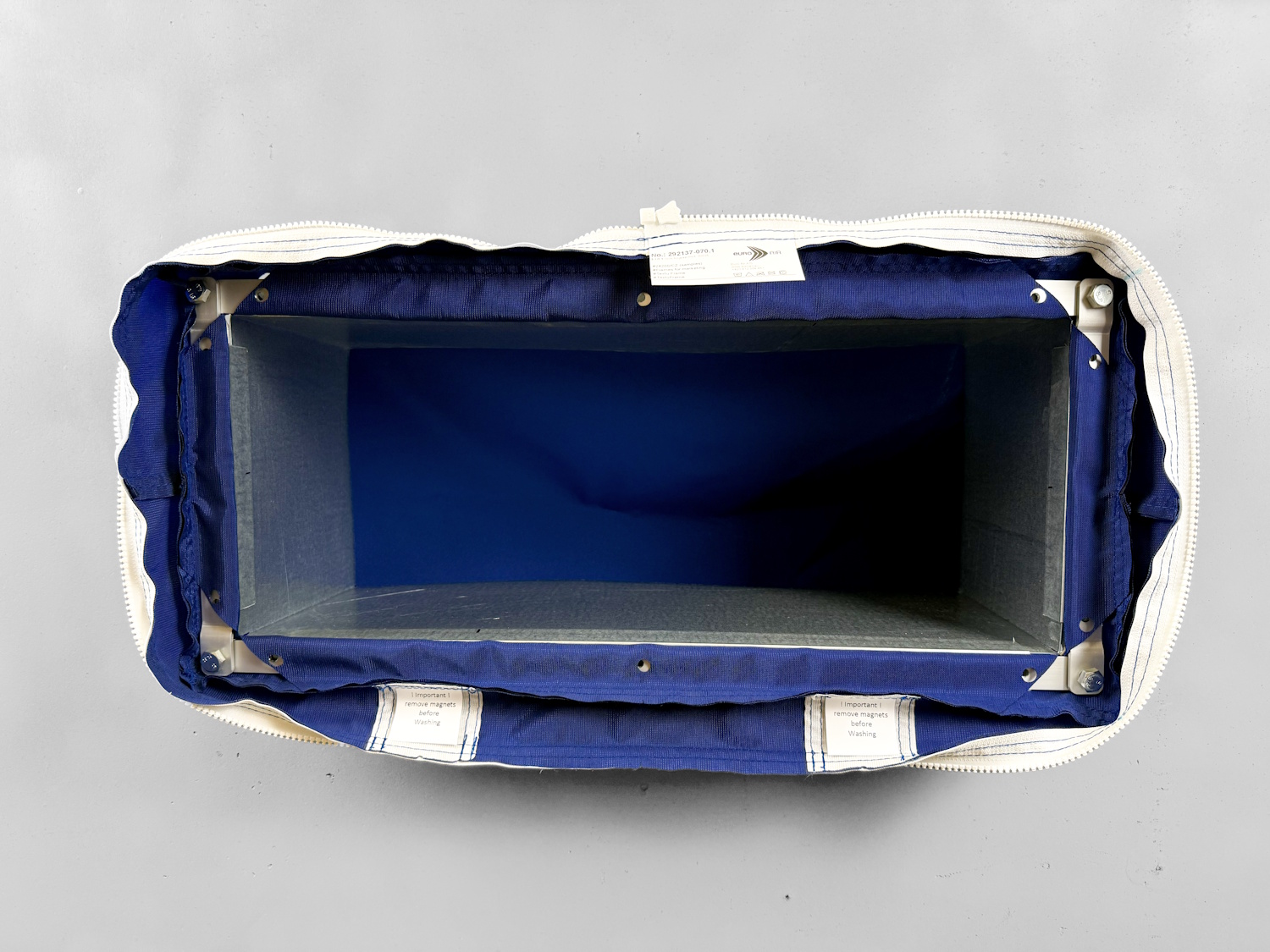

  • Textu Frame: všechny montážní komponenty jsou skryté uvnitř rámu

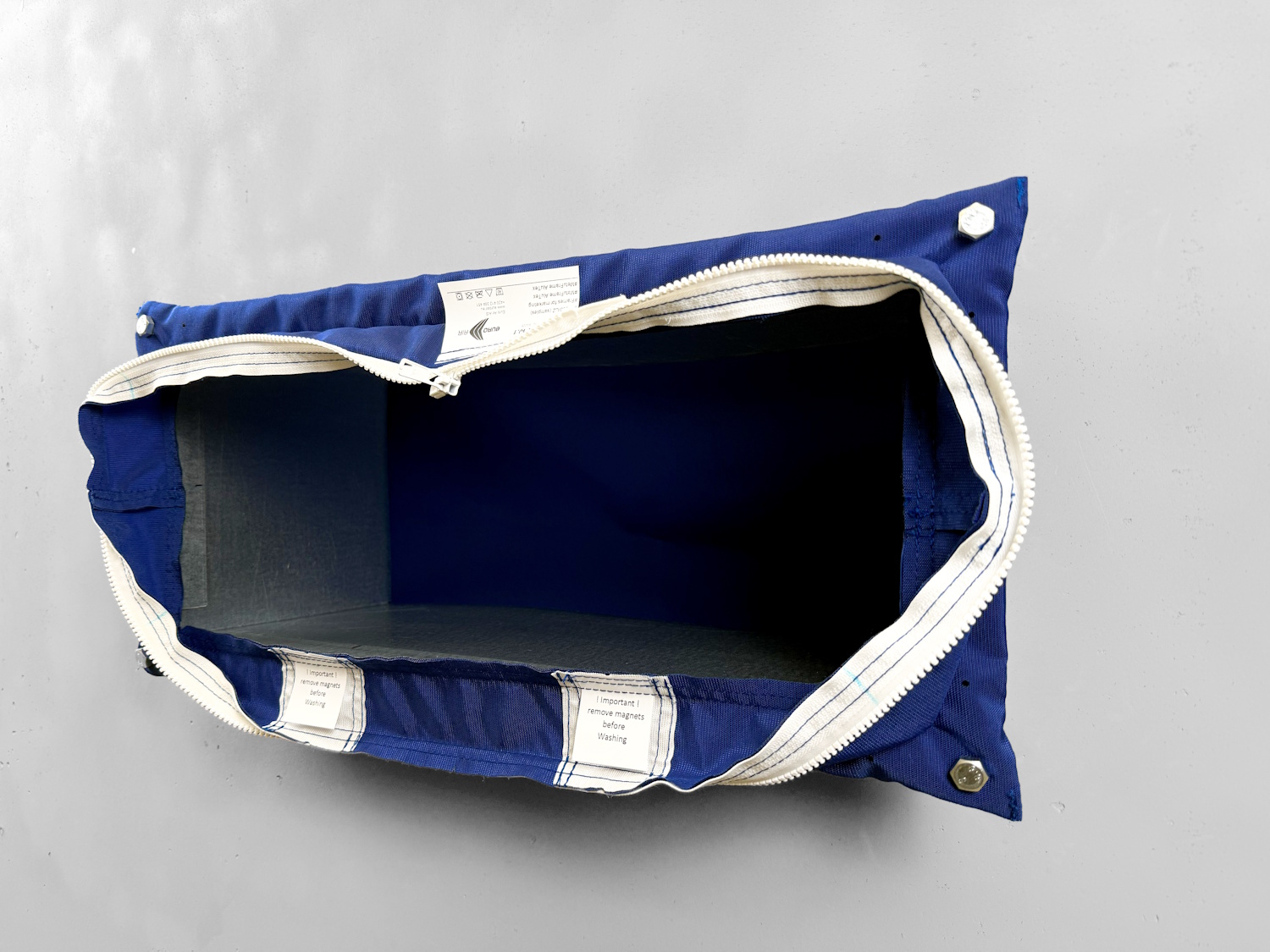

  • Metu Frame AluTex: jednoduché a funkční připojení, kde montážní prvky zůstávají viditelné

Interní výztuže

Prémiové řešení, které udrží textilní vyústky v perfektním tvaru za všech okolností.

Zabraňují nevzhlednému svěšení a chrání systém při spuštění, čímž prodlužují jeho životnost a zvyšují estetickou hodnotu i v době, kdy ventilátor neběží.

Výhody interních výztuh
  • Stálý tvar systému: vyústky vypadají esteticky i mimo provoz

  • Dlouhá životnost: vnitřní kruhy z nerezové oceli (3–4 mm) tlumí tlakové rázy a šetří materiál

  • Snadná manipulace: rozestupy 500 nebo 1000 mm, uchycení na suchý zip pro rychlou montáž i údržbu

  • Flexibilní použití: určeno pro průměry 200–1270 mm; u menších rozměrů jsou výztuhy instalované už z výroby, u větších dodávané k montáži na místě

Zjistit více

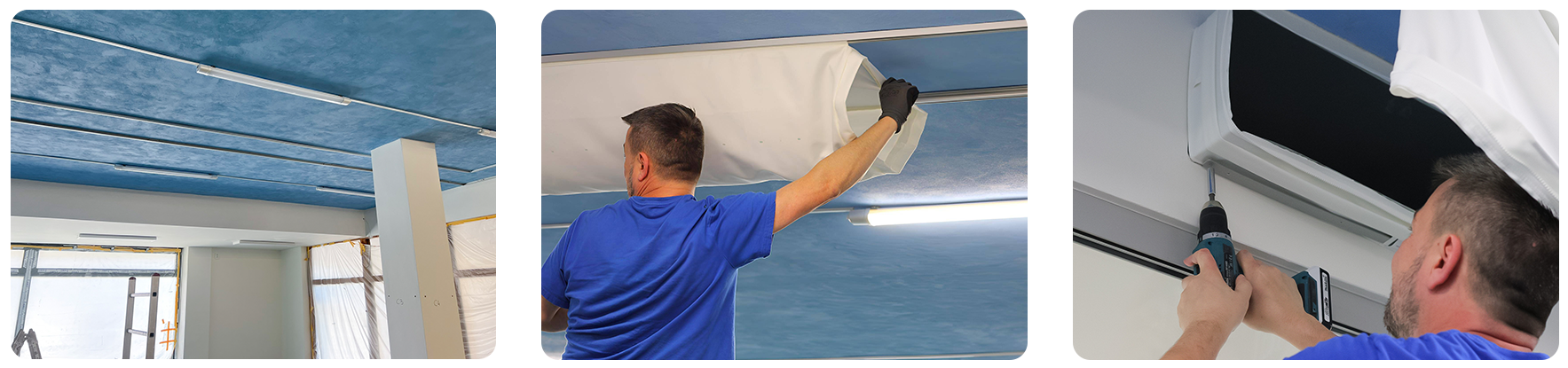

Jak vyústky nainstalovat?

Montáž textilních vyústek je rychlá a logická. Nejprve připevníte lišty nebo lankový systém. Do nich se vyústka jednoduše zasune nebo nacvakne pomocí připravených úchytů. Nakonec připojíte na přívod vzduchu pomocí pásků nebo rámu.

Celý proces je snadný a zvládnou ho dva montážníci během jednoho dopoledne. Pro maximální přehlednost jsme připravili také ilustrované průvodce, kde je každý krok znázorněn krok za krokem.
