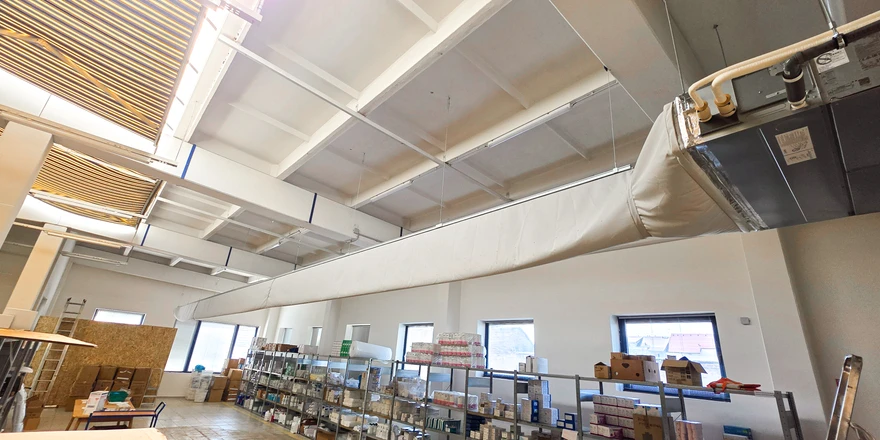

Systém přivádí do prostoru celkem 2100 m3/h vzduchu. Při provozu dosahuje maximální tlakové ztráty 114 Pa a udržuje hladinu akustického výkonu na úrovni 56 dB(A).Pro realizaci byl použit materiál DFC-HT o propustnosti 85 m3/m2/h.
Tento materiál vyrábíme z polyesterových vláken s vysokou houževnatostí, tkaných v hladké vazbě. Produkce probíhá v naší vlastní tkalcovně v dánském Vejenu, což umožňuje přímou kontrolu kvality a stálost parametrů.
Materiál je certifikován dle OEKO-TEX® a splňuje požární normu EN 13501: B-s1, d0. Díky své univerzálnosti je vhodný i pro použití v prostředích s vysokými nároky na čistotu vzduchu, včetně čistých prostor ISO třídy 4. V tomto konkrétním případě však taková specifikace nebyla vyžadována.

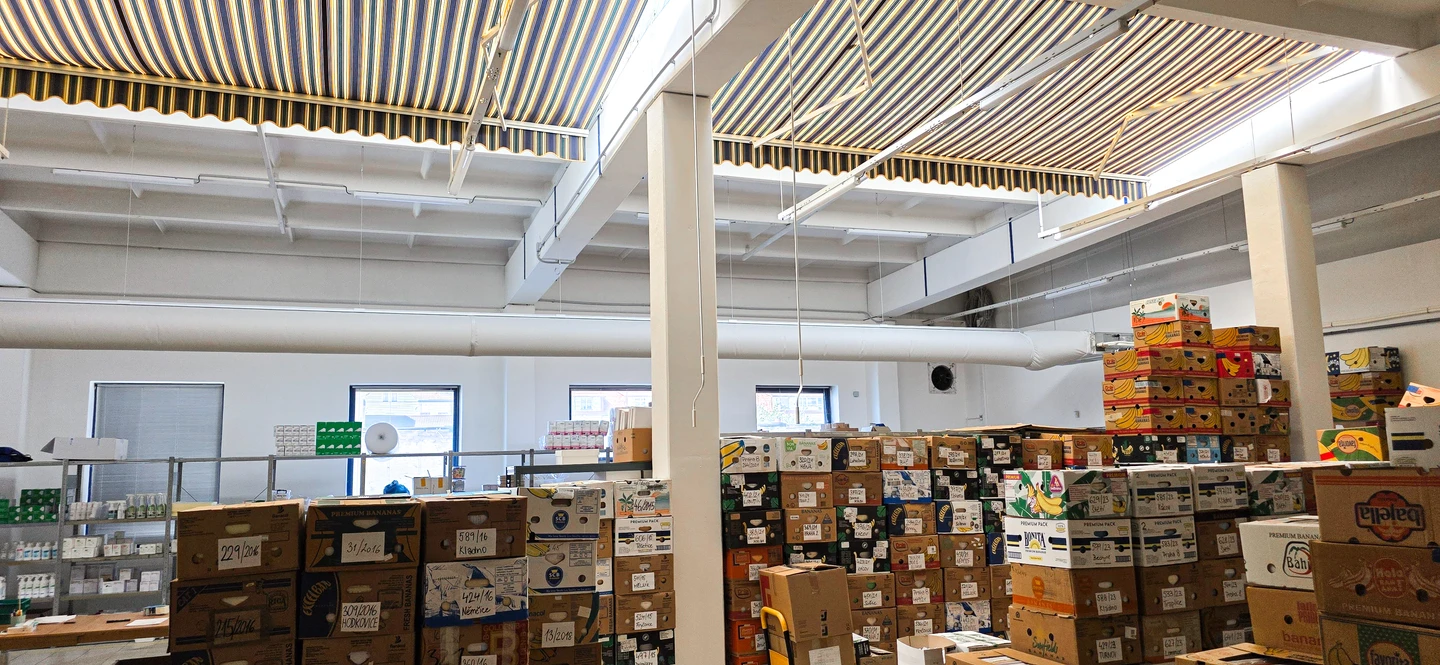

Textilní vyústka je opatřena DFC perforací ve variantě Comfort, která byla navržena tak, aby zajistila rovnoměrné a stabilní proudění v celém prostoru skladu. Perforace je realizována v pěti řadách, symetricky rozmístěných po délce vyústky.
Skrze tyto perforační řady je distribuováno 32 % celkového objemu vzduchu, zatímco zbylých 68 % je dodáváno rovnoměrně skrze prodyšný povrch materiálu. Toto rozdělení umožňuje kombinovat směrovou distribuci vzduchu s difúzním plošným prouděním bez rizika vzniku mrtvých zón nebo nežádoucího proudění směrem ke skladovaným materiálům. Rychlost vzduchu v místě obytné zóny dosahuje v průměru 0,2 m/s.
Komponenty systému
Při návrhu a realizaci první etapy projektu byly zvoleny jednotlivé komponenty s ohledem na provozní spolehlivost, snadnou montáž a stabilní výkon systému. Využity byly následující prvky:

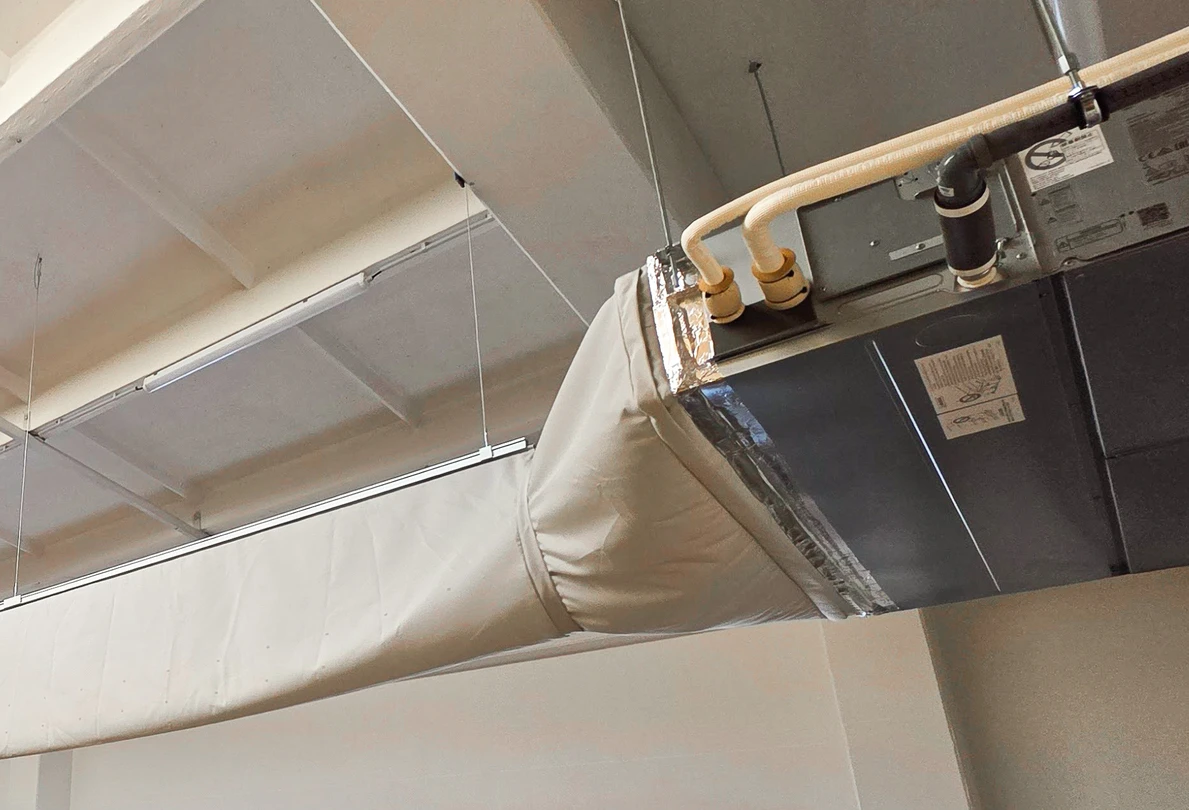

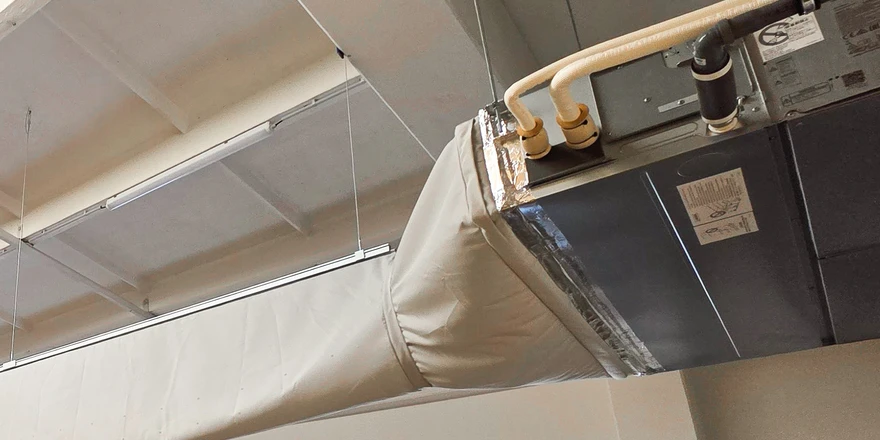

Napojení textilní vyústky na přívod vzduchu bylo realizováno pomocí napojovacího rámu MetuFrame AluTex. Tento prvek je složen z jednotlivých hliníkových lišt, které se sestavují kolem přívodního kanálu tak, aby umožnily přímé a stabilní spojení s textilním systémem

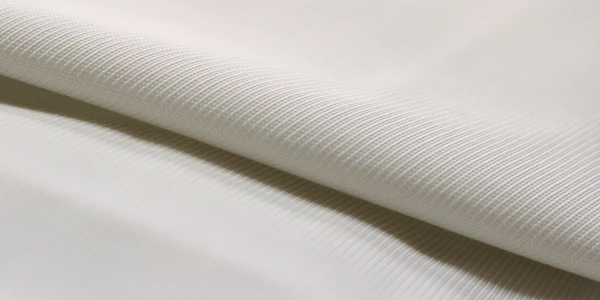

Použitý materiál textilní vyústky je DFC-HT. Z estetických důvodů byla zvolena barevná varianta ve světle šedém odstínu RAL 9002, která je součástí standardní nabídky materiálu DFC-HT. Tento neutrální odstín umožňuje vizuálně nenápadnou integraci do interiéru.

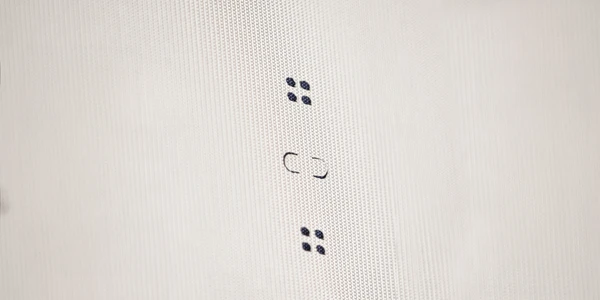

Pro zajištění řízené distribuce vzduchu byla použita perforace DFC Comfort. Tato varianta pracuje na principu střídání klapek a otvorů, které umožňují vzduchu vystupovat kolmo do prostoru.
Konfigurace DFC Comfort zároveň eliminuje strhávání vzduchu ve směru proudění a výrazně snižuje riziko vzniku průvanu. Výsledkem je stabilní mikroklima bez výrazných teplotních nebo rychlostních rozdílů.

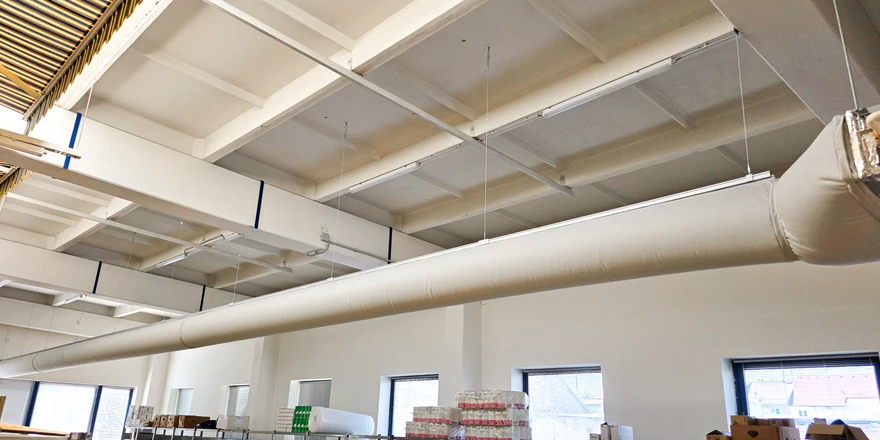

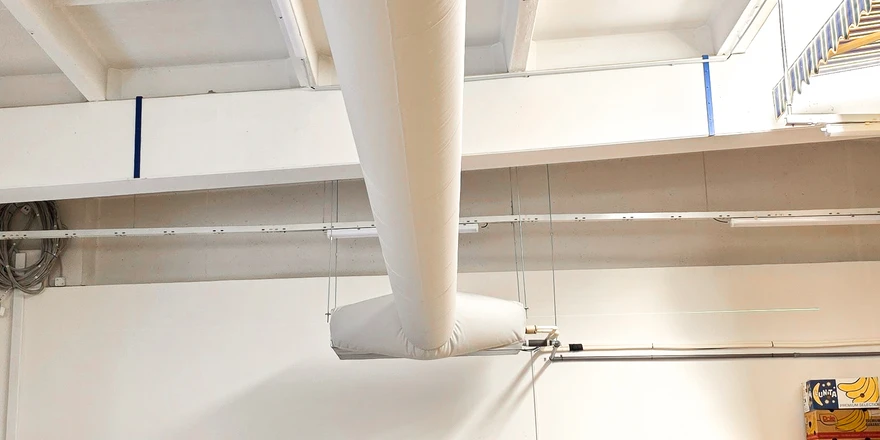

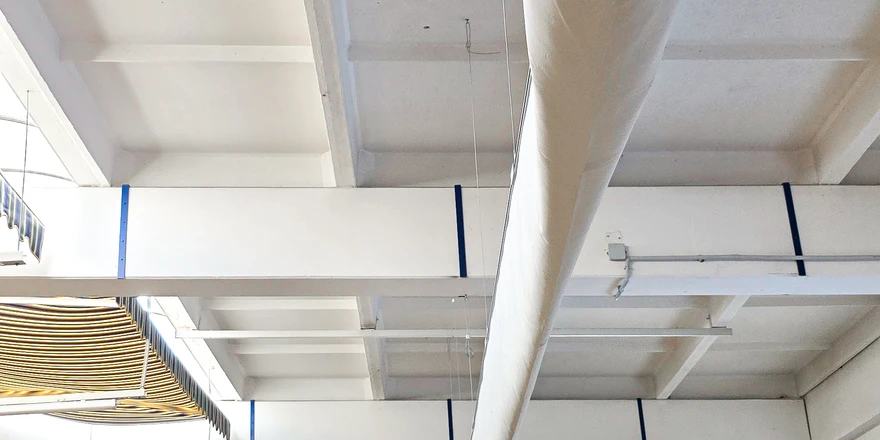

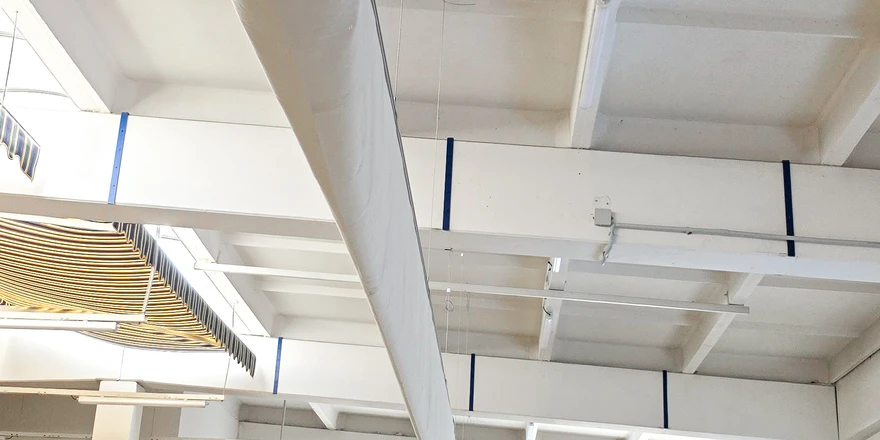

Vzhledem k potřebě instalovat textilní vyústku v nižší výškové úrovni než je úroveň stropu, a současně zajistit maximální stabilitu systému, byly zvoleny závěsné hliníkové profily Flexrail.
Tento typ zavěšení umožňuje bezpečné a pevné uchycení vyústky pomocí závitových tyčí nebo lankových závěsů a je vhodný zejména pro kruhové tvary vyústek.
